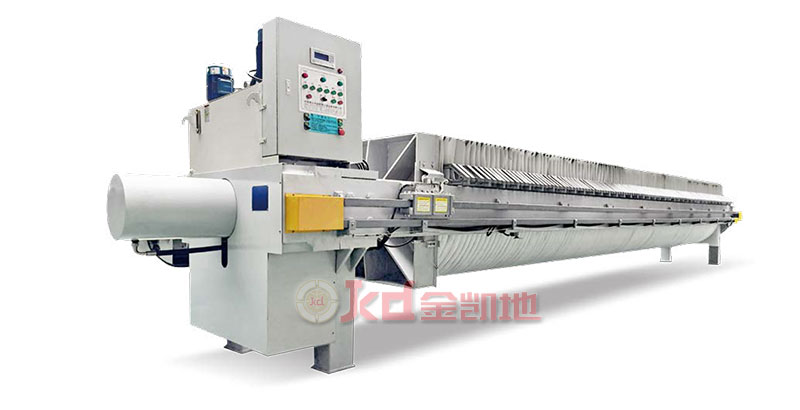

廂式污泥壓濾機的濾室有一塊平板濾板和一塊中空的濾框組成，濾布固定在濾板上的，這是早期主要壓濾機形式，隨著科學的進步和實際應用的需要，廂式污泥壓濾機慢慢發展為當下的自動拉板隔板壓濾機，高壓污泥壓濾機。
金凱地壓濾機廠家生產的廂式污泥壓濾機濾板尺寸有320mm、450mm、630mm、800mm、1000mm、1250mm、1500mm、 1600mm、2000mm等系列，過濾面積可達到0.5平方米至1150平方米，過濾形式有明流、暗流、明流可洗、暗流可洗和雙向交叉洗滌。對特殊要求的濾板可協商解決。
金凱地司雖然生產有各種型號的廂式污泥壓濾機，但是其原理萬變不離其宗，因此廂式污泥壓濾機主要組成部分大致可分為：機架部分，過濾部分、拉板部分、液壓部分以及電控部分。
機架部分
機架部分是廂式污泥壓濾機的主體，用以支撐過濾機構，連接其它部件。它主要由止推板、壓緊板、油缸體和主梁等部件組成。機器工作時，油缸體內的活塞推動壓緊板，將位于壓緊板與止推板之間的濾板、隔膜板、濾布壓緊，以保證帶有壓力的料漿在濾室內進行加壓過濾。
過濾部分

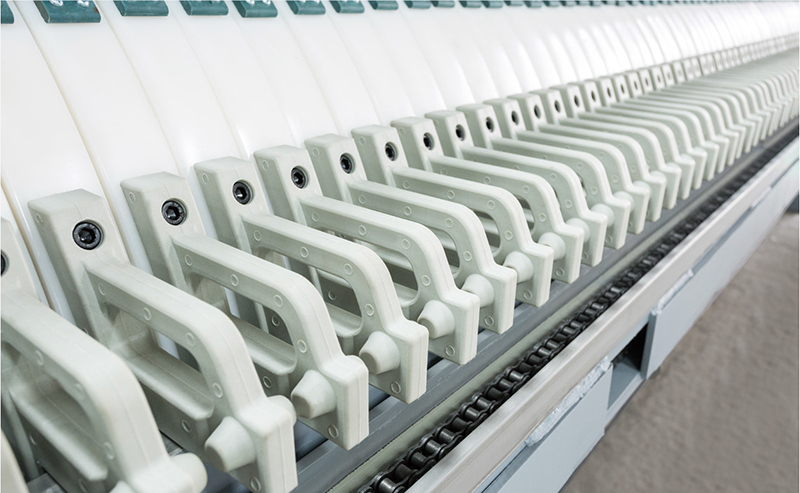

過濾部分是由按一定次序排列在主梁上的濾板、夾在濾板之間的濾布、隔膜濾板組成，濾板、濾布與隔膜濾板的相間排列，形成了若干個獨立的過濾單元──濾室過濾開始時，料漿在進料泵的推動下，經止推板上的進料口進入各濾室內，并借進料泵產生的壓力進行過濾。由于濾布的作用，使固體留在濾室內形成濾餅，濾液由水嘴 (明流)或出液閥(暗流)排出。
拉板部分
1、自動拉板部分
自動拉板部分由液壓馬達、機械手、傳動機構和暫停裝置等組成。液壓馬達帶動傳動鏈條從而帶動機械手運動，將隔膜板、濾板逐一拉開。機械手的自動換向是靠時間繼電器(KT1、KT2)設定的時間(2-3秒)來控制的。暫停裝置可隨時控制拉板過程中的停、進動作，以保證拉板機構拉板卸料的順利實現。
2、手動拉板部分
采用人工手動依次拉板卸料。
液壓部分
液壓部分是驅動壓緊板壓緊或松開濾板的動力裝置，
壓緊濾板時，按下“壓緊”按鈕，電機啟動，活塞桿前移，壓緊濾板;
當油壓上升到電接點壓力表的上限值時，電接點壓力表上限接通而停泵，此時，廂式污泥壓濾機即進入自動保壓狀態。
當油壓降至電接點壓力表調定的下限值時，柱塞泵重新啟動以保證過濾所需工作壓力;
回程時，按下“回程”按鈕，電機啟動，活塞桿帶動壓緊板回程，濾板松開;按下“拉板”按鈕，機械手自動往復拉板，當拉完最后一塊板時，裝在止推板主梁上的行程開關被觸動，機械手自動回程，當機械手回至起始位置時，觸動行程開關而自動停止。
電控部分
電控部分是整個系統的控制中心。具體原理請參看廠家提供的電氣系統圖。
以上是我們為您整理的有關廂式污泥壓濾機主要組成部分的一些內容，希望對您有所幫助。金凱地專業生產制造污泥處理設備，污泥脫水設備，移動式污泥處理設備，污泥壓濾機，廂式壓濾機，隔膜壓濾機，全自動高壓壓濾機等污泥處置設備，廣泛應用于市政污泥，電鍍污泥，印染污泥，污水廠污泥處理等深度脫水行業，詳情請咨詢：400-860-2778。
